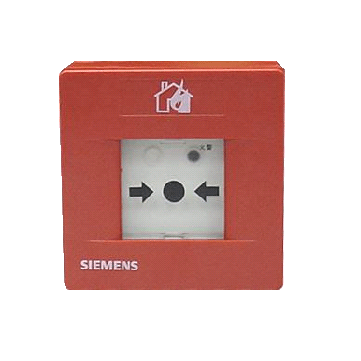

FDM228-CN 手動火災報警按鈕（以下簡稱手報）用于當火災發生時手動啟動報警。它由外殼和電子部件兩部分組成。

特點

● 滿足國家標準 GB19880-2005 “手動火災報警按鈕”

● 可復位下壓式操作面板，按下操作面板即報火警

● 采用自適應編址方式，不設編碼開關，避免人為造成差錯

● LED 可顯示報警及測試狀態

● 集成了短路隔離功能

● 通過 D-Bus 總線與控制器通訊

● 產品標簽上自帶可撕式編碼貼，方便工程調試

功能

● 按下操作面板直接報警

● 通過鑰匙復位操作面板，手報即可恢復到正常工作狀態

應用

● 用于火警或滅火進程的立即手動報警

● 室內使用

● 表面安裝和預埋方式安裝，位置需宜于接近

安裝

準備工作

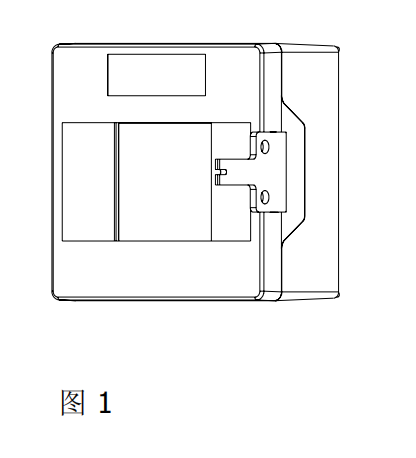

1. 取下鑰匙，打開盒蓋（見圖 1）。將鑰匙保存在安全的地方。

2. 將外殼固定。

3. 打通進線孔。

安裝

1. 將外殼安裝在距地 1.3~1.5 米的高度，且要表面平整的地方。

2. 將電纜通過進線孔穿進外殼。

3. 蓋上盒蓋。

接線

1. 用鑰匙打開盒蓋（見圖 1）。

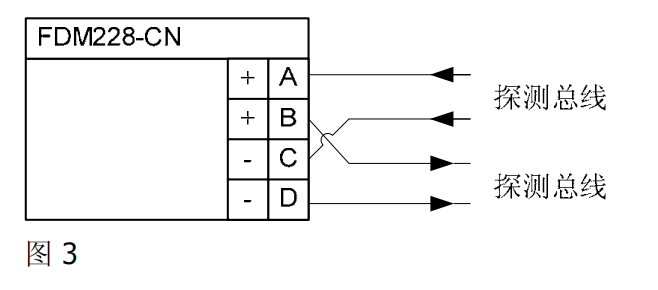

2. 按圖 3 所示將電線接到手報端子上。

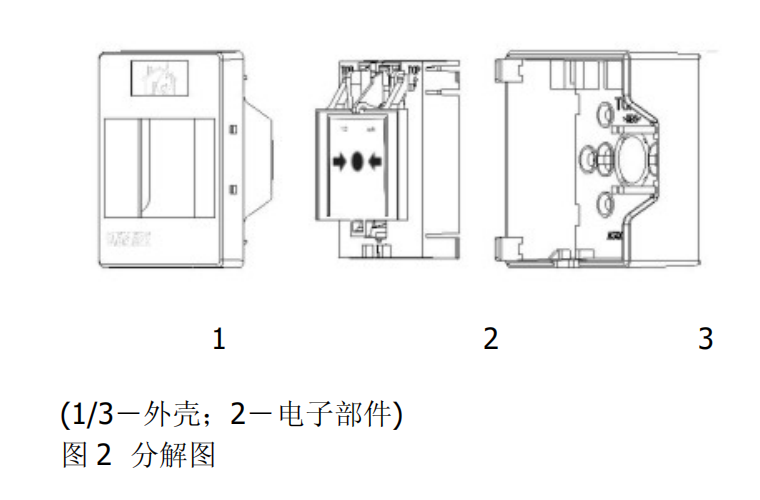

3. 將電子部件裝入外殼，使電子部件上的“TOP”標記與外殼上的“TOP”標記方向一致，將電子部件裝入外殼內，直到卡住為止。（見圖 2）

4. 蓋上盒蓋。

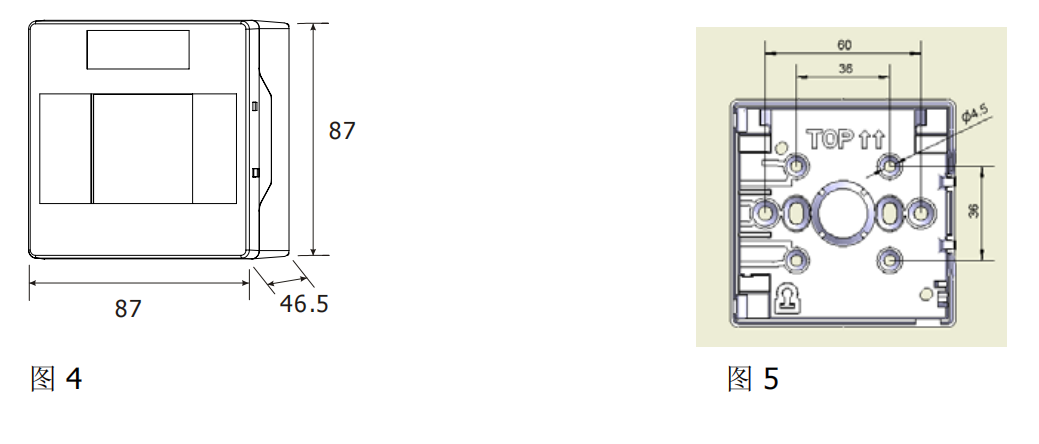

外圍尺寸（單位：mm）

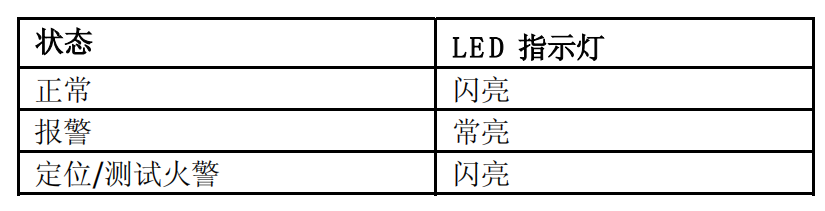

指示燈

功能檢查

1. 將手報設為測試模式。

2. 按下操作面板，LED 指示燈閃亮，表示手報工作正常。

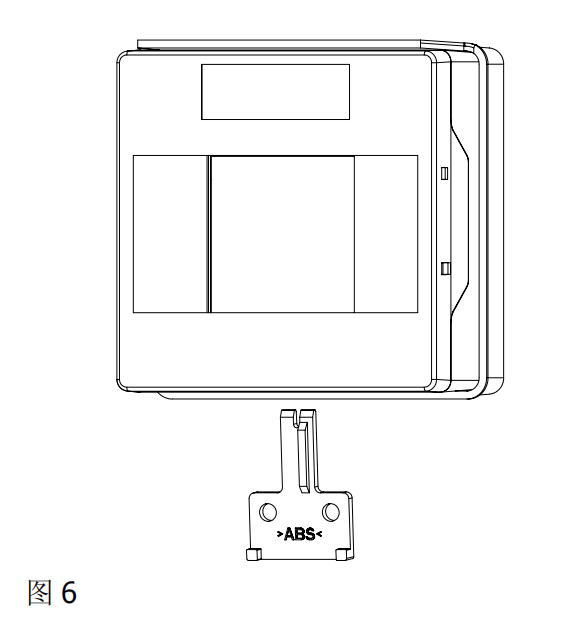

3. 如圖 6 所示將鑰匙從底部插入，使操作面板復位。

4. 拔掉鑰匙，將手報重新設為正常模式。
